KWH系列（臥式）基本原理

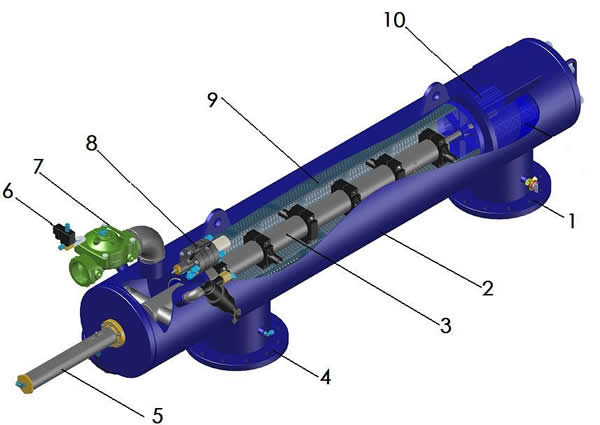

該機為臥式，安裝于管道上，無需電力控制，過水壓力需要在0.25MPA以上，須過濾的水自入水口（1）進入過濾器。在過濾過程中，精濾網（9）內側表面逐漸積累水中的雜質，形成過濾雜質層，由于雜質層堆積在濾網的內側，因此在濾網的內、外兩側就形成了一個壓差。此時水力驅動單元開始工作，驅動吸污器（3）清掃濾網表面，同時排污閥（7）打開，釋放壓力并將污水由排污閥排出。濾網內表面完全清洗干凈。整個自清洗過程約15-60秒鐘。排污閥在一個自清洗周期結束時關閉，水力驅動單元停止工作。過濾器開始準備下一個自清洗周期工作。在整個自清洗過程中，過濾后的凈水由出水口（4）持續流出。水力控制器（8）控制自清洗過程。當進出水口差壓達到設定壓差值（出廠設定為：0.05MPa）時，水力控制器控制排污閥的開啟，同時排掉液壓活塞（5）腔內的水以使縱向運動和水力馬達旋轉運動，驅動吸污器吸咀螺旋清掃濾網表面，吸吮、排出濾網表面泥沙等雜質。清洗過程完成后，水力控制器關閉排污閥，活塞腔內重新充水活塞回位。一個清洗過程即結束。
結構特點
1、過濾效率高：獨特濾網結構大大增加了濾網的有效過濾面積，從而提高了過濾器的過濾效率，因此設備體積更小，結構更緊湊。
2、智能控制：壓差控制，無需電控，解決了高山、礦下、灌溉等現場無法用電的情況
3、連續供水：反沖洗系統供水無須間斷，反洗耗水量小。
4、使用方便，根據現場要求有多種結構形式可供選擇，可滿足現場安裝、操作、維護方便的要求。
5、過濾精度準確：過濾精度可在30微米～3000微米選擇。
6、運行成本低：自動控制，節省人力；結構緊湊，節省空間投資；操作、維護方便節省節省運行成本。
應用領域
１、工業：鋼鐵、電力、化工、紡織、制藥、造紙、汽車、制糖等循環冷卻水等。
２、市政：生活用水、熱力供暖、地源熱泵、、污水處理等。
３、灌溉：農業、園林、綠地、高爾夫球場等。
４、其他：中水回用、海水淡化、船舶壓載水等。
本系列通用性能參數
單臺流量：30～1100m3/h
最小工作壓力：0.2MPa
最大工作壓力：1.0MPa、1.6MPa、2.5MPa
最高工作水溫：65℃
過濾精度范圍：30～3000微米
濾網清潔時的壓力損失：不大于0.01MPa
清洗濾網所需水量：80～120升（最小工作壓力時）
自清洗時間：10～20秒
控制方式：壓差、手動。
安裝形式：臥式安裝。也可根據現場情況水平、豎直或傾斜安裝

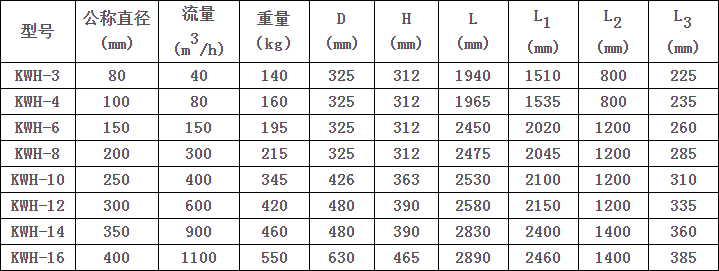

外形尺寸參數

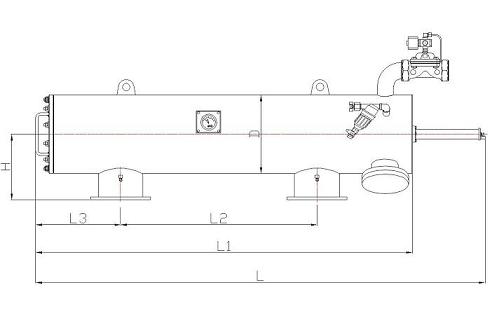

外形尺寸圖
安裝示意圖
